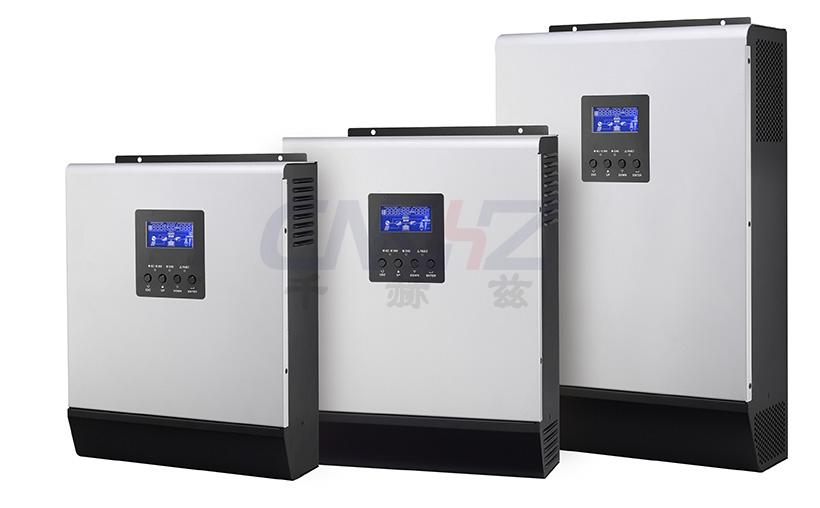

逆變器，是一種將直流電壓轉換為交流電壓、也可以將交流電壓轉換為直流電源的設備，稱為DC-AC轉換器、AC-DC轉換器或“逆變器“。逆變器可以將電池電壓轉換為110VAC或220VAC，也可以將110VAC或220VAC轉換為直流為電池充電。

直流電池可以提供直流電，而電氣設備被設計為使用交流電源，這使得逆變器出現在我們的生活中。那么DC-AC逆變器有哪些類型呢？有什么區別？

一、方波逆變器：

這是最簡單的逆變器。電源電壓為Vs。考慮RL負載。當Q1和Q2導通時，輸出連接到+Vs。當Q3和Q4導通時，輸出連接到?Vs。交流輸出電壓與正弦波不同，但具有一些交流特性，在某些應用中可能很有用。

流過開關的電流必須是雙向的，但真正的開關，如絕緣柵雙極晶體管（IGBT），只能在一個方向上流動。因此，我們?cè)诿總€(gè)開關上都添加了反并聯反饋二極管。在開關電流應為負的間隔內，二極管將傳導電流。在正循環中，二極管將反向偏置。

二、全橋逆變器：

該逆變器由四個開關組成，通過一個橋連接。通過一次正確打開和關閉兩個開關，可以獲得2級AC（脈動直流）輸出。根據開關狀態的不同，輸出電平會在+VDC和?VDC之間波動。實際開關需要開關轉換時間，稱為消隱時間。

三、多電平逆變器：

這些類型的逆變器的輸出形狀與正弦波非常相似，它們的應用范圍很廣，包括調速電機驅動和光伏等可再生能源的電網連接。

在雙源逆變器中，一個電壓源和H橋必須輸出比另一個電壓源和H橋輸出更長的脈沖才能獲得正弦波輸出。這樣，一個直流電源（電池）的放電速度將比另一個快。平均而言，每個直流電源電池在相同的時間內使用一種稱為模式切換的技術。第一個源必須在周期的前半部分執行較長的時間段，而另一個源必須在周期的后半部分執行較長的時間段。這樣，在一個完整的循環中，兩個源的行為是相等的。

四、二極管鉗位多電平逆變器：

具有多個直流電壓源電池的多級逆變器電路。我們可以使用多個電容器，并且只能使用一個直流電源電池。電容器將串聯并使用單個直流電池作為電源。雙電容單節多電平逆變器的輸出電壓電平為（VDC、VDC/2、0、-VDC/2、-VDC）。
